项目经理必读|进度计划表横道图怎么画?

ONES
2023-07-07

在项目管理中,进度计划表横道图是一种用于展示项目进度计划的工具,它能够以直观、可视化的方式展示项目的时间计划和各个任务之间的依赖关系



进度计划表横道图的优势


横道图以图形的形式展示了项目中的各个任务,每个任务都表示为一个条形,在时间轴上按顺序排列。这些任务之间的连线表示它们之间的依赖关系,揭示了哪些任务必须在其他任务完成之后开始。正因为进度计划表横道图能够提供如此清晰的时间线和任务依赖关系,所以它也在项目管理中有着不一般的作用。


首先,进度计划表横道图提供了一个全面的视角,使项目团队能够一目了然地看到项目的整体时间安排和任务依赖关系。团队成员可以清楚地知道哪些任务需要在何时开始和结束,以及它们之间的关联关系。这有助于团队成员更好地协调工作,避免任务之间的冲突和延误。


其次,进度计划表横道图可以帮助项目团队预测和识别项目中的潜在风险和瓶颈。通过横道图,团队成员可以看到关键任务和关键路径,即对项目完成时间影响最大的任务和路径。这使得团队能够重点关注这些关键要素,及时采取措施以应对可能的延迟和风险。


此外,进度计划表横道图还可以支持管理层进行资源管理和决策制定。项目经理可以通过横道图了解任务之间的资源需求和分配情况,确保资源的合理利用和分配。


除了以上这些优势,与传统的文字描述或以表格形式展示的进度计划相比,横道图更加直观和易懂。它以图形化的方式展示了任务之间的关系,使得复杂的项目计划更易于理解和传达。

进度计划表横道图

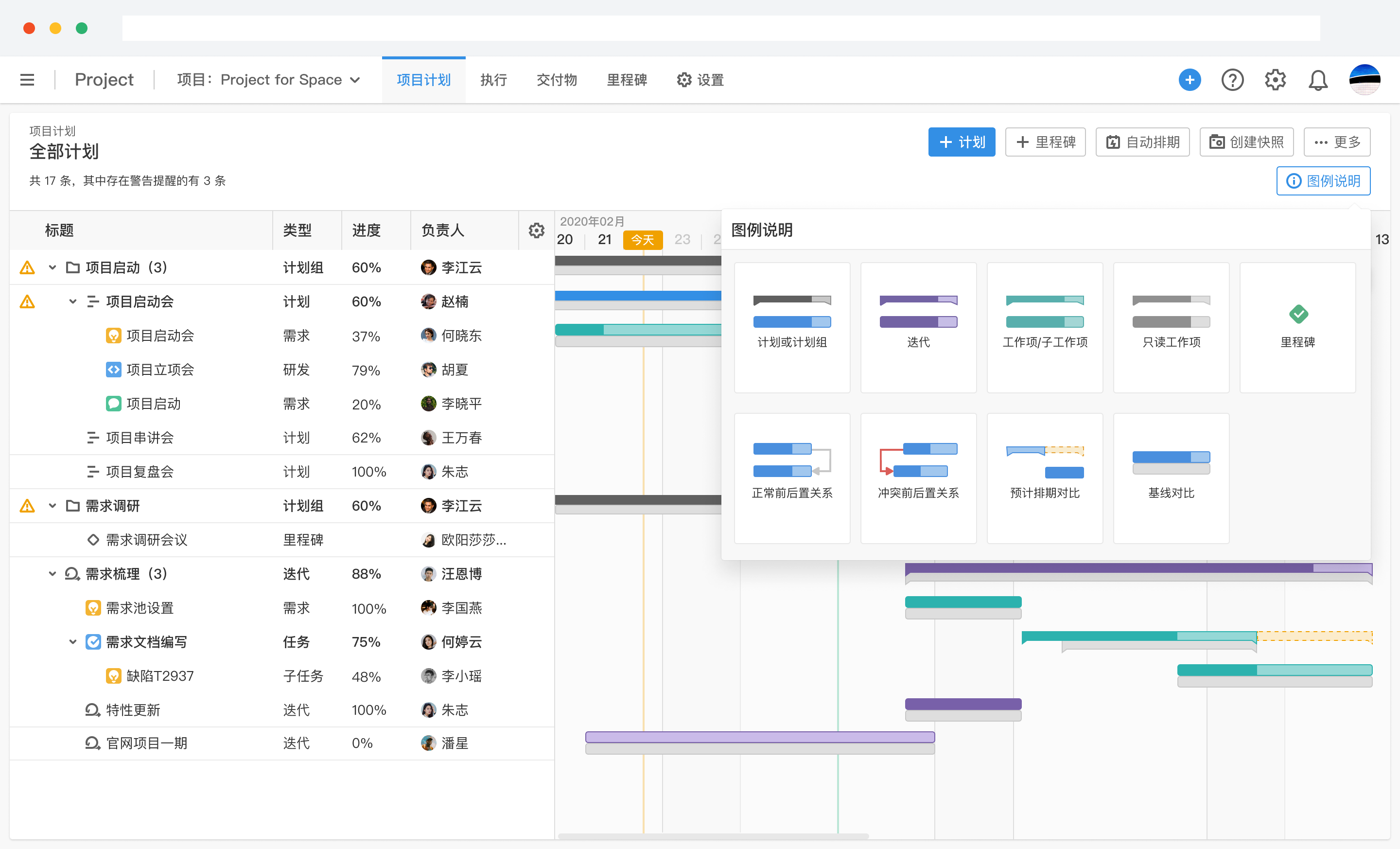

ONES 进度计划表横道图


进度计划表横道图的构成要素


进度计划表横道图由多个关键要素构成,理解这些要素可以帮助我们更好地构建和解读横道图。


① 任务:任务是进度计划表横道图的基本组成单元,代表项目中需要完成的工作或活动。每个任务在横道图中通常以一个条形表示。任务应该明确定义,并具有明确的开始时间和结束时间。

② 里程碑:里程碑是项目中的重要时间点或事件,它标志着项目的关键阶段或重要里程碑。在横道图中,里程碑通常以一个带有标记的竖线或钻石形状表示。里程碑的存在有助于项目团队和利益相关者关注项目的重要节点。

③ 关系:任务之间的关系是进度计划表横道图中的另一个重要要素。关系描述了任务之间的依赖关系,即哪些任务必须在其他任务完成之后才能开始。常见的任务关系包括先后关系(Finish-to-Start)、同时关系(Start-to-Start或Finish-to-Finish)和等待关系(Start-to-Finish)等。


在制作进度计划表横道图时,我们可以按照以下的步骤进行:


① 识别任务:首先,明确项目中需要完成的任务,并为每个任务指定一个名称。确保任务的描述具体明确,以便团队成员和利益相关者能够理解。

② 确定任务的时间范围:为每个任务确定开始时间和结束时间。这可以通过估算工作量、考虑资源可用性和优先级,以及根据项目的约束条件来完成。

③ 确定任务之间的关系:分析任务之间的依赖关系,确定哪些任务必须在其他任务完成之后才能开始。使用适当的关系类型来定义任务之间的关系。

④ 绘制横道图:在横道图上绘制任务条形和里程碑,按照任务的时间顺序排列。使用合适的符号和颜色来表示不同类型的任务和里程碑。

⑤ 添加关系线:在横道图上使用箭头或连线来表示任务之间的关系。确保关系线清晰可辨,使得任务之间的依赖关系一目了然。

⑥ 审查和优化:审查横道图,确保任务的安排和关系的准确性和合理性。根据需要进行调整和优化,以确保项目的时间计划符合预期和目标。



通过以上方法,我们就能得到一份清晰明了的进度计划表横道图了。ONES 作为一款项目管理工具,可以帮助项目团队快速创建项目进度计划,并为项目任务设置前后置依赖,使任务关联一目了然。如果您对 ONES 感兴趣的话,欢迎点击文章右上角的「免费试用」,或直接与我们的解决方案专家沟通,了解和评估 ONES 如何帮助您的团队更进一步。
