引言
在当代汽车制造业中，产品质量的精细化管控已成为企业竞争力的核心要素之一。无论是消费者对车身接缝均匀度的直观感知，还是车灯与保险杠之间毫厘不差的对齐效果，背后都离不开一项关键技术的支撑——尺寸技术规范（Dimension Technical Specification，简称DTS）。作为连接设计美学与工程制造的桥梁，DTS在整车开发流程中扮演着不可或缺的角色。本文将从定义解析、核心要素、作用价值、开发流程及行业趋势等维度，系统阐述这一专业领域的技术内涵。
DTS的定义与内涵
1.1 技术定位
DTS是汽车工程领域针对内外饰零部件匹配质量的系统性技术要求，通过定义车身及内外饰部件的间隙（Gap）、面差（Flush）、平行度（Parallelism）、对称度（Symmetry）以及对齐度（Alignment）五类关键尺寸参数，形成可量化、可验证的制造质量标准。作为整车技术规范的组成部分，DTS不仅承载着造型设计的美学诉求，更肩负着工程可实现性与质量控制的双重责任。
1.2 要素构成
DTS体系包含三层次技术内涵：
- 造型维度：对车身分缝线、特征棱线等视觉敏感区域的几何连续性提出要求，例如门缝腰线在垂直方向的偏移量须控制在0.5mm以内。
- 功能维度：保障部件间运动干涉量、密封性能等物理需求，如发动机罩与翼子板的动态间隙需满足热胀冷缩补偿空间。
- 感知维度：依据消费者视野焦点分布制定差异化控制策略，仪表板区域的面差控制精度通常高于非可见部位。
该规范以可视化图鉴（包含截面示意图）与参数化表格相结合的形式呈现，明确标注基准点、测量方法及允差范围，例如前保与翼子板接缝的尺寸要求标注为：基准匹配状态下Gap=3.5±0.8mm，Flush=0±0.5mm。
DTS的核心技术要素
2.1 五维度尺寸要求
- 间隙（Gap）
指相邻部件间的最小垂直距离，如前车门与后车门的闭合间隙。需结合材质热膨胀系数设定动态补偿值，铝制车身较钢制结构的间隙预留通常增加15%-20%。 - 面差（Flush）
表征部件表面相对于参考平面的凹凸偏差，例如车门装饰条与钣金面之间不允许出现超过0.3mm的阶梯差。现代工艺通过弹性卡扣结构实现公差吸收。 - 平行度（Parallelism）
在同一测量截面内最大与最小间隙值的绝对差值，主要应用于长边界面控制。某电动汽车充电口饰盖与车身的长边平行度需<0.7mm/100mm。 - 对称度（Symmetry）
整车对称轴两侧对应位置的尺寸差异，如左右前照灯的安装高度差需在±1.2mm区间内。激光定位装置的应用可显著提升装配对称性。 - 对齐度（Alignment）
特征线的几何连贯性控制，尤以贯穿式尾灯、腰线等造型元素为典型。数字化匹配系统可实时监测多个定位点的空间坐标。
2.2 几何定义标准化规则
为消除设计、工艺、质量部门间的认知差异，DTS技术手册会对关键几何参数进行严格定义：
- 主A面：定义DTS基准的部件外表面（Class A Surface）
- 次A面：内部可视结构表面（如车门内板可见区域）
- R角根部：用于测量分界的圆角过渡端点
以车门铰链安装为例，明确门板主A面的测量范围从R角根部向外延伸15mm，避免因边缘成型波动影响测量一致性。
DTS在汽车工业中的核心作用
3.1 质量管控基石
作为制造过程的核心输入文件，DTS直接指导三大质量体系建设：
- 供应商质量管理：零部件来料检验必须满足总成匹配要求
- 在线检测规范：设定白车身、涂装、总装各阶段的尺寸监测点
- 用户验收标准：PDI检测项目中80%的目视项源于DTS标准
3.2 设计开发导向
DTS在车辆开发早期介入，通过逆向工程实现：
- 设计冻结前：造型部门提出A级曲面设计要求，工程团队评估工艺可行性
- 数模阶段：应用公差仿真软件（如3DCS）预测尺寸链波动风险
- 试制验证：通过软模件搭接试验验证DTS的合理性
某豪华品牌SUV开发案例显示，通过提前进行DTS虚拟验证，总装阶段的尺寸偏差率降低42%，工程变更成本节约超300万元。
3.3 工艺优化驱动
DTS要求倒逼制造技术创新：
- 采用柔性工装应对多车型混线生产
- 机器人视觉引导系统实现亚毫米级装配精度
- 热成型技术将门框刚性提升30%，降低面差波动
在新能源汽车领域，一体化压铸技术的普及（如特斯拉Model Y后地板）直接推动DTS标准从分散控制向整体控制转型。
DTS开发与实施流程

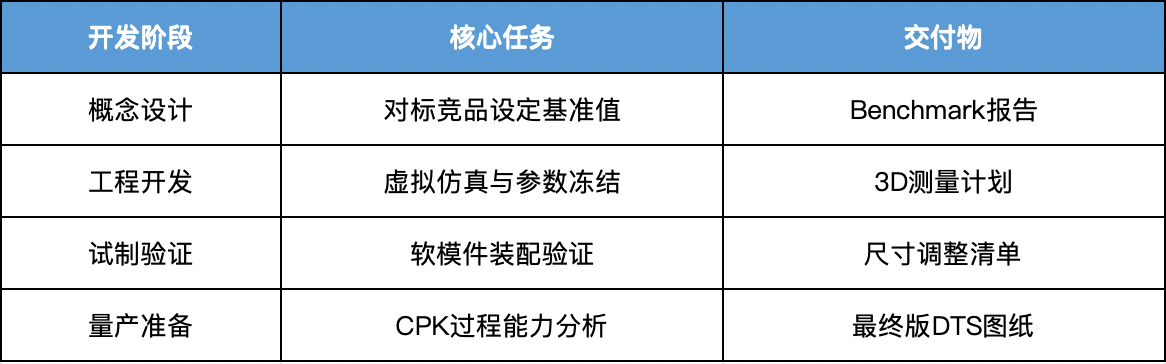

4.1 开发阶段划分
在项目启动阶段，需组织跨部门评审会（含造型、尺寸、工艺、质量），综合评估各项指标的可行性。某合资企业通过建立DTS数字化协同平台，使跨部门评审效率提升60%。
4.2 核心控制技术
- RPS定位系统：通过统一基准点（如车体主定位孔）建立全流程装配基准链
- 测量点云分析：激光扫描设备生成偏差色谱图，定位超差源头
- 统计过程控制：采用Cmk≥1.67的制造过程保证DTS目标达成
某新能源车企通过引入在线蓝光测量系统，使整车DTS检测时间从4小时缩短至45分钟，数据反馈实时化率达95%。
行业发展趋势
5.1 数字化深度应用
- 虚拟匹配（Virtual Matching）：通过AR/VR技术实现DTS方案的可视化评审
- AI公差预测：深度学习算法模拟百万级装配场景，优化公差分配
- 数字孪生：构建从设计到服役的全生命周期DTS数据闭环
某主流车企研发的DTS智能决策系统，可自动生成5种以上优化方案，人工评审工作量减少70%。
5.2 定制化与弹性化
- 针对个性化改装市场开发模块化DTS解决方案
- 可调节式装配结构设计（如电动车前舱可变支架）
- 采用形状记忆合金应对温度敏感性部件的尺寸波动
某高端品牌推出的客户定制服务中，允许买家在±0.5mm范围内自主设定特定区域的DTS值。
5.3 跨领域技术融合
- 复合材料应用推动测量技术革新（如碳纤维部件的非接触式检测）
- 5G+MEC边缘计算实现云端实时尺寸监控
- 区块链技术确保供应链DTS数据不可篡改
某新能源企业在电池包装配环节引入量子测量传感器，将面差检测精度提升至微米级。
结语
从传统燃油车到智能电动汽车，DTS技术始终是汽车制造业的”度量衡”。随着工业4.0技术的深化应用，DTS正从静态的”尺寸规范”进化为动态的”质量基因”。未来，通过深度融合人工智能、数字孪生等创新技术，DTS将推动汽车制造业实现从”合格制造”到”精致智造”的跨越式发展，为消费者创造更高品质的驾乘体验。在这个精度决定高度的时代，掌握DTS技术密码的企业，必将在激烈的市场竞争中占据制高点。
