在半导体行业中，芯片的设计和制造是一个复杂而高昂的过程。在这个过程中，流片（Tape Out）是一个关键节点，标志着设计团队将最终的GDSII文件提交给晶圆厂进行生产。然而，在流片之前，选择合适的掩模方案是至关重要的一步。掩模方案直接影响项目的成本、风险以及生产效率。在本文中，我们将详细探讨三种常见的掩模方案：MPW（多项目晶圆）、MLM（多层掩模）和Full Mask（单掩模组），分析它们各自的特点、优缺点以及适用场景。
MPW 是什么？
MPW（Multi Project Wafer）即多项目晶圆，指的是将多个不同项目的设计集成到同一片晶圆上进行制造的技术。这种方式通过共享晶圆和掩模成本，将多个设计项目的费用分摊，从而显著降低单个项目的研发成本。MPW通常被用于初期设计验证阶段，尤其适合预算有限的小型企业、初创团队或学术研究机构。
MPW的特点
1. 成本低：MPW通过将多个项目合并在同一片晶圆上，避免了为每个项目单独制作掩模的高昂成本。每个项目的掩模成本仅为单独流片的5%-10%。
2. 适合小批量生产：MPW适用于需要少量芯片样品进行功能验证的场景。通过这种方式，设计团队可以快速获取芯片样品，进行初步测试和优化。
3. 灵活性高：MPW支持多个设计项目共享同一片晶圆，适合对设计不确定性较高的团队进行多方案对比和优化。
4. 资源共享：MPW允许小型设计团队或学术机构利用大型代工厂的资源，即使他们没有足够的资金进行单独的晶圆制造。
适用场景
1. 功能验证阶段：在芯片设计尚未定型时，通过MPW快速获取样品进行测试和验证。
2. 预算有限的团队：初创企业或小型公司可以通过MPW降低研发成本，减少资金压力。
3. 学术研究：高校实验室或研究机构常用MPW技术进行实验性设计的验证。
什么是MLM和Full Mask？
1. MLM（多层掩模）
MLM（Multi Layer Mask）是一种多层掩模技术，允许在同一片晶圆上制造多层设计。与MPW不同，MLM通常用于需要多层光刻的复杂设计场景。MLM的特点包括：
- 适合复杂设计：MLM适用于需要多层光刻的芯片设计，如深亚微米制程节点的芯片。
- 成本分摊：通过多层设计共享掩模成本，降低单个项目的费用。
- 批量生产优化：MLM可以部分替代全量掩模（Full Mask）的批量生产模式，但成本和风险仍然较高。
适用场景
- 中小批量生产：适用于需要快速生产中小批量芯片的场景。
- 复杂设计验证：适用于需要多层验证的设计，例如AI芯片或高性能计算芯片。
2. Full Mask（单掩模）
Full Mask指的是为单一设计项目专门制作的完整掩模组。这种方式的特点包括：
- 成本高：Full Mask的掩模成本极高，因为每套掩模都专门为某一设计服务。
- 批量生产优化：Full Mask适用于大规模量产场景，可以显著降低单位产品的制造成本。
- 效率高：Full Mask通常用于设计完全定型并经过充分验证的项目，适合大规模商业化生产。
适用场景
- 量产阶段：当设计完全验证成功，市场需求量大时，Full Mask是最佳选择。
- 高性能芯片：Full Mask常用于制造高性能芯片，如AI加速器或高端处理器。

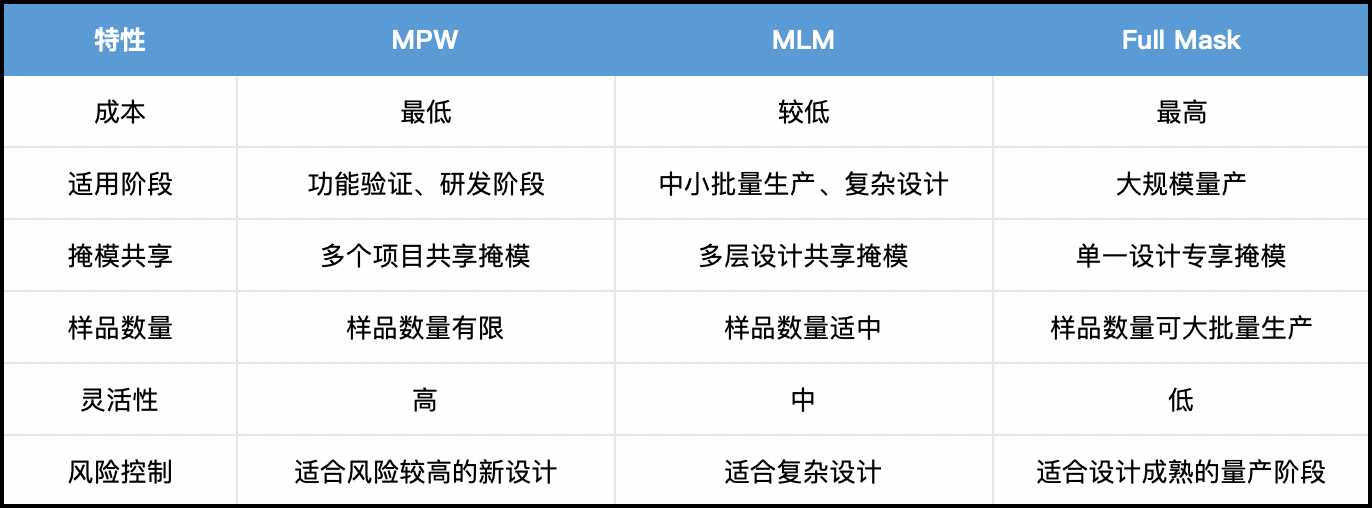

三种掩模方案的对比
行业趋势与发展展望
随着半导体行业的快速发展，特别是在人工智能、物联网和高性能计算等领域对芯片需求的增加，掩模方案的选择显得尤为重要。以下是当前行业的发展趋势：
- MPW的普及：MPW作为一种成本效益高的研发工具，正在被越来越多的初创企业和研究机构采用。晶圆厂也在不断增加MPW的班车频率，以满足市场需求。
- MLM的技术突破：随着芯片制程节点的进步，MLM技术在复杂设计中的应用也在不断扩大。未来的MLM可能会支持更多层次的设计共享，进一步降低研发成本。
- Full Mask的量产需求：尽管Full Mask的成本高昂，但随着AI芯片和高性能计算芯片的兴起，Full Mask在大规模量产中的需求依然旺盛，且在成本效益上具有不可替代的优势。
结语
MPW、MLM和Full Mask三种掩模方案各有其独特的优势和适用场景。选择合适的方案需要综合考虑项目的预算、设计阶段、产量需求以及技术复杂度。随着半导体行业的不断发展，这三种掩模方案将在不同的应用场景中继续发挥重要作用。无论是初创企业还是大型芯片制造商，合理的掩模方案选择都将是项目成功的关键因素之一。
